比較表交流・直流電子負荷装置

比較表

交流・直流電子負荷装置

見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ見積もり・お問い合わせ
電子負荷装置 交流電子負荷装置 交流電子負荷装置 交流電子負荷装置 直流電子負荷装置 直流電子負荷装置 直流電子負荷装置 直流電子負荷装置 交直両用電子負荷装置

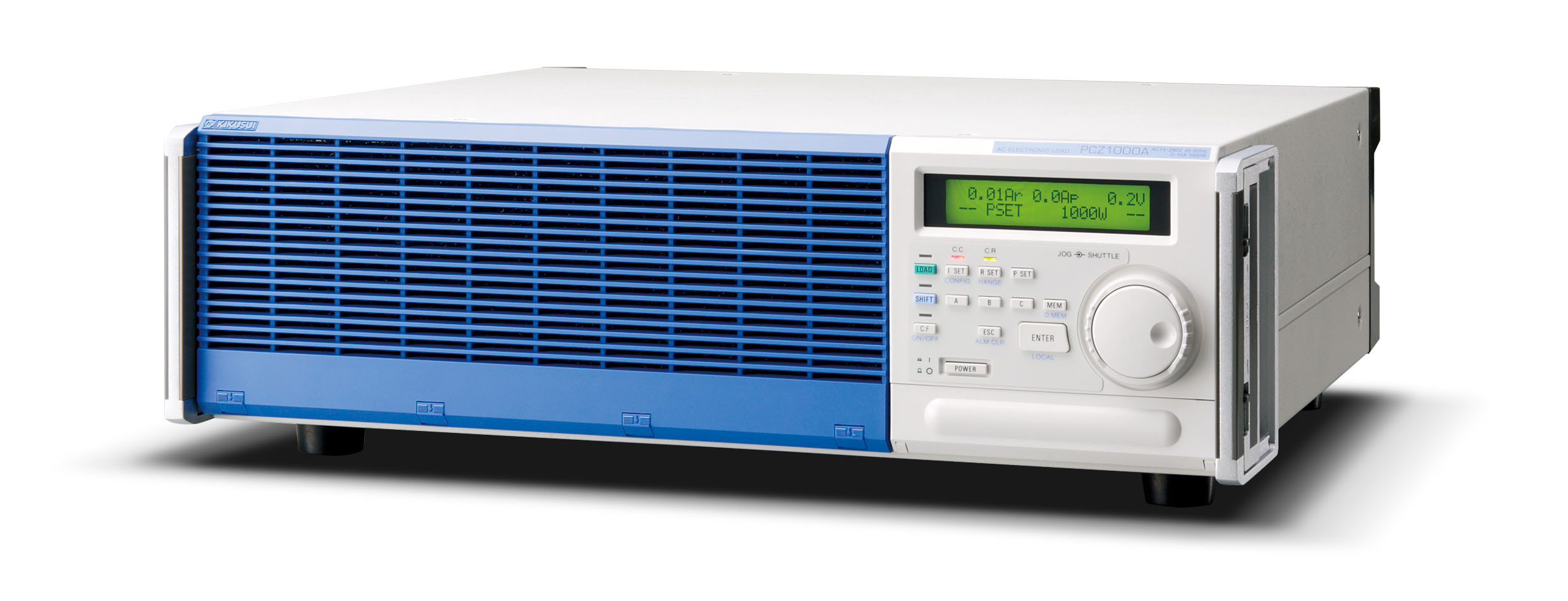

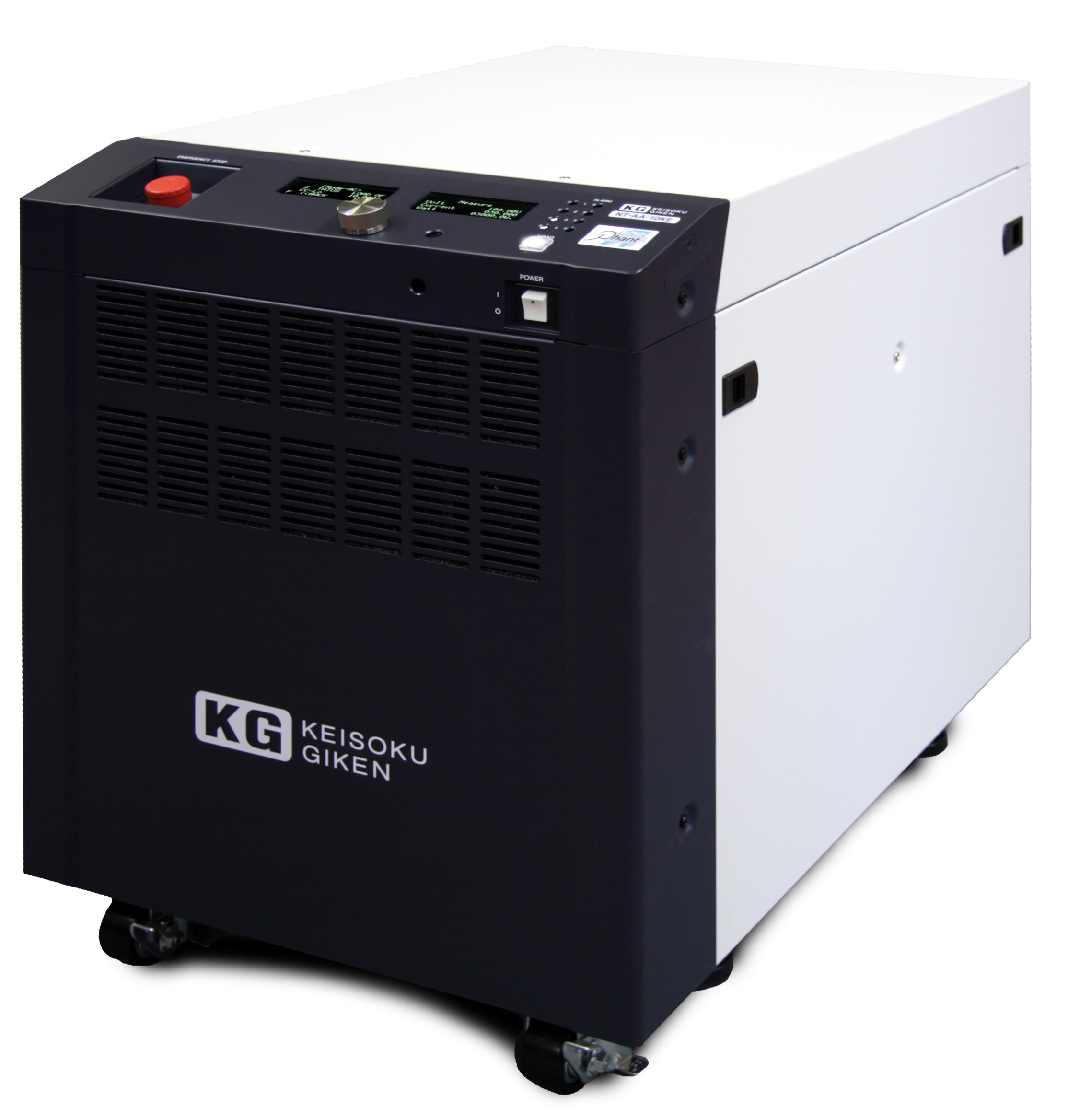

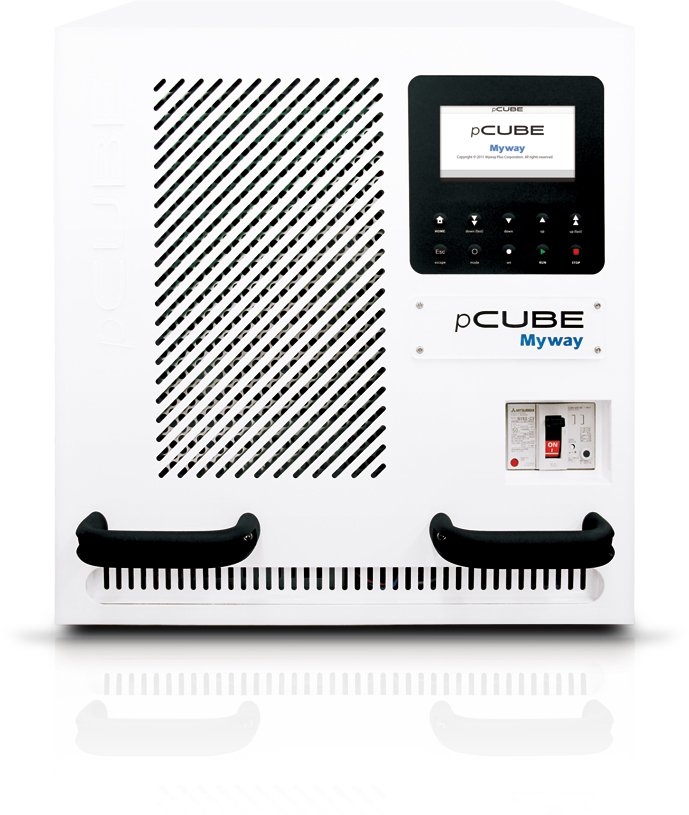

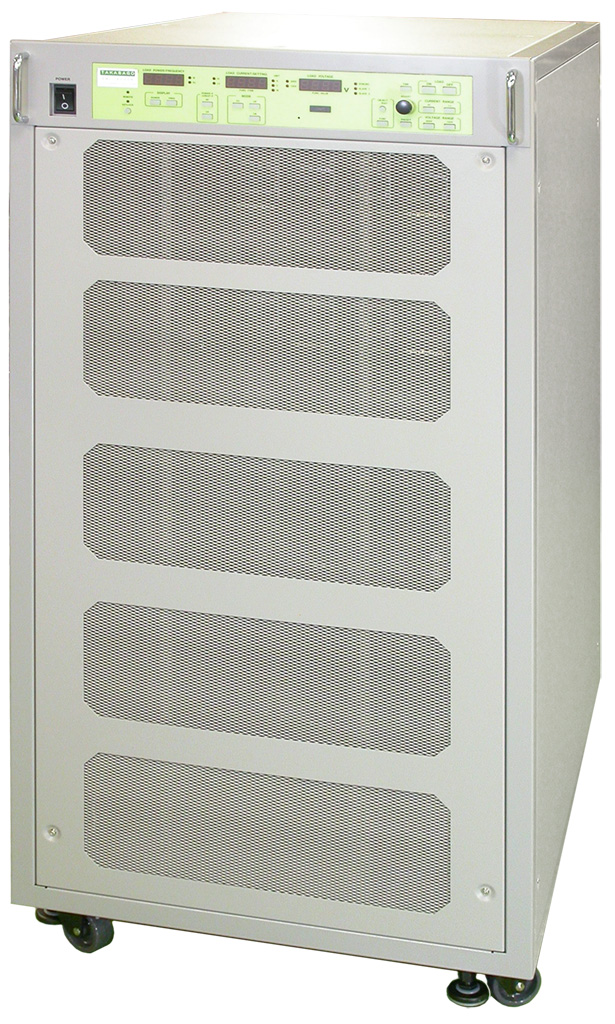

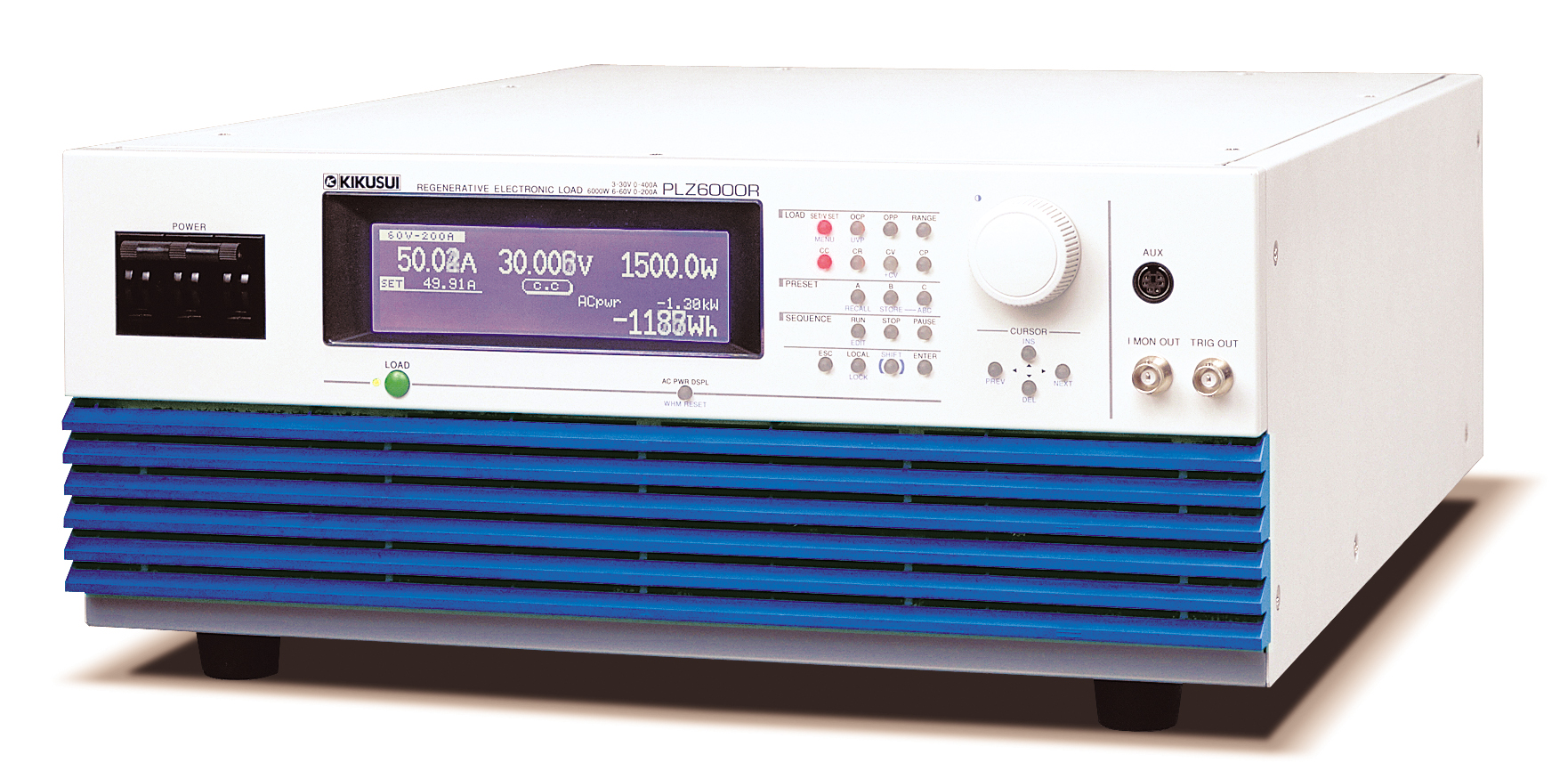

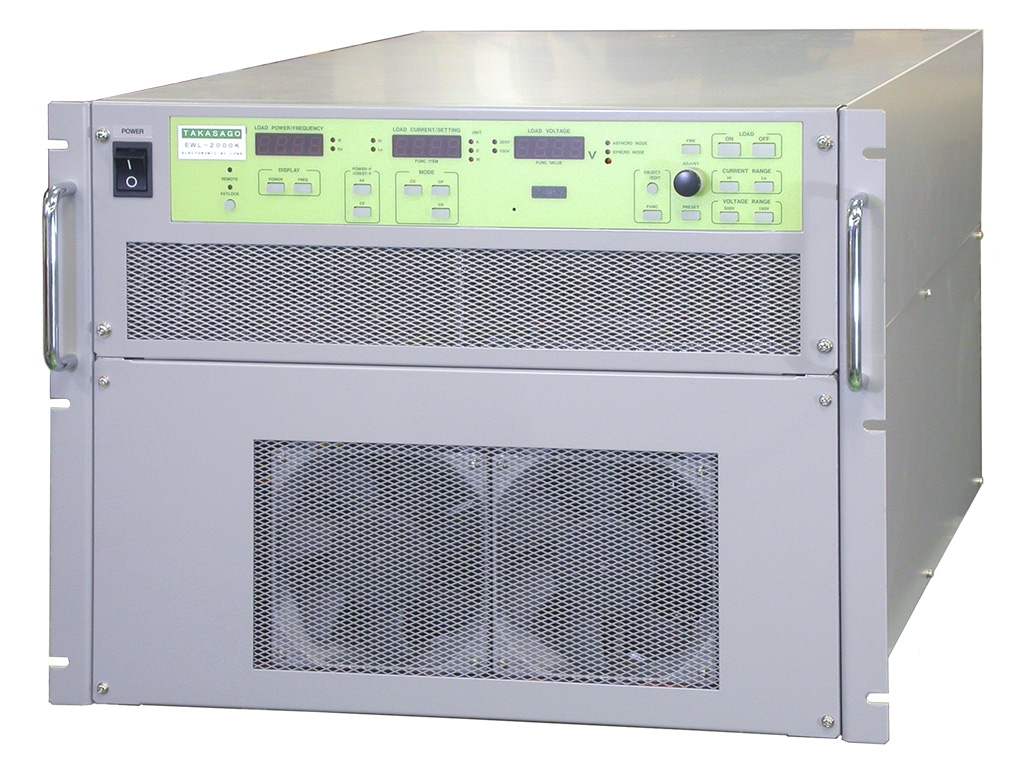

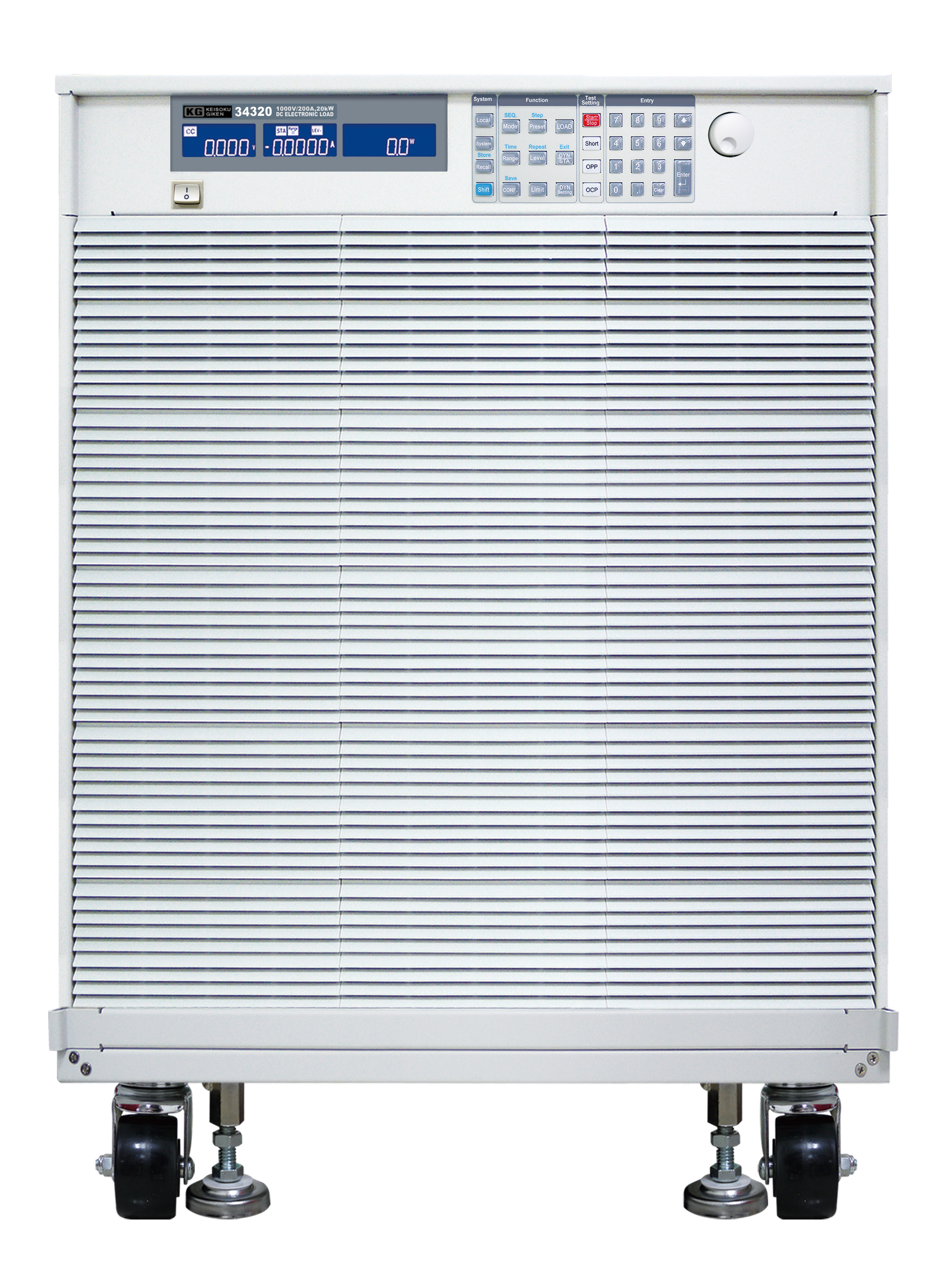

型番 EWL4000 EWL2000 PCZ1000A PLZ6000R 34320 MWBFP3-1008J MWBFP3-1250J NT-AA-10KE-L
型番コード 27088800 27085400 27066200 27070200 27097100 27096700 27095300 27097800
メーカー 高砂製作所 高砂製作所 菊水電子工業 菊水電子工業 計測技術研究所 MYWAYプラス MYWAYプラス 計測技術研究所
定格電圧 300Vrms 300Vrms 280Vrms 60V 1000V -1〜80V -2〜500V 交流:480Vrms
直流:680V
定格電流 40Arms 20Arms 10Arms 400A 200A ±250A ±35A 交流:60Arms/120Apeak
直流:60A
定格電力 4000W 2000W 1000W 6000W 20kW ±10kW ±11.5kW 10kW
動作周波数 40～72Hz 40～72Hz 45～65Hz DC DC DC DC 交流:40～70Hz
直流:DC
負荷モード CC,CR,CP CC,CR,CP CC,CR,CP CC,CR,CV,CP,CC+CV,CR+CV CC,CR,CV,CP CC,CR,CV,CP CC,CR,CV,CP 交流:CC,CR,CP
直流:CC,CR,CV,CP,MPPT
クレストファクタ 1.41～3.5 1.41～3.5 1.4～4.0 × × × × 交流:1.41～4.0
直流:×
力率 遅れ0～1、進み0～1 遅れ0～1、進み0～1 × × × × × 交流:進み～遅れ（-1～0～+1）
直流:×
電圧測定 150.0V/300.0V 150.0V/300.0V 300Vrms 60.000V 1000V 5.000V/80.000V 50.000V/500.000V 0~748V（実効値）
電流測定 20.00A/40.00A 10.00A/20.00A 10Arms 400.00A 200A 25.000A/250.00A 4.000A/35.00A 0~66A（実効値）
ピーク電流測定測定 80Apeak/160Apeak 40Apeak/80Apeak 40Arms × × × × 交流:0～132A
直流:×
有効電力測定 4000W 2000W × 6000.0W 20000W 130.0W～10.000kW 200.0W～11.000kW 0~11kW
皮相電力測定 4000VA 2000VA × × × × × 交流:0～11kW
直流:×
力率測定 ±1.00 ±1.00 × × × × × 交流:－1〜+
直流:×
周波数測定 40.00～72.00Hz 40.00～72.00Hz × × × × × 交流:40～70Hz
直流:×
回生電力測定 × × × ○ × -130.0W～-10.000kW -200.0W～-11.000kW ×
モニター × × × 電圧・電流 電流 電圧・電流・電力 電圧・電流・電力 ×
マスタースレーブ 3台まで(3相可能） 3台まで(3相可能） 5台 5台 × 直列2台、並列8台 直列2台、並列8台 5台（DC、単相）、3台（3相3線時）
保護機能 過電圧,過電流,過電力,過熱 過電圧,過電流,過電力,過熱 過電圧,過電流,過電力
過熱,ピーク電流		 過電圧,過電流,過電力
過熱,逆接続,低電圧		 過電圧,過電流,過電力
過熱,電力リミット		 過電圧,過電流,過電力
過熱		 過電圧,過電流,過電力
過熱		 非常停止,内部過電圧,内部加熱,過電流,過電圧,
低電圧,過電力,過周波数,低周波数,DC逆接続
系統保護 × × × 未装備 × 未装備 未装備 過電流継電器,過電圧継電器,不足電圧継電器,
過周波数継電器,不足周波数継電器,
単独運転検出受動,単独運転検出能動
回生効率 × × × 90% × 86% 80% 90%
入力電圧
入力周波数		 単相AC85V～250V
45～66Hz		 単相AC85V～250V
45～66Hz		 AC100/120/200/240V
50/60Hz		 3相3線AC180～220V
47～63Hz		 AC100/200V±10%
50/60Hz		 3相3線AC200V±10%
50/60Hz		 3相3線AC200V±10%
50/60Hz		 3相3線AC202±20V
50/60Hz
入力電流(消費電力) 15Arms 9Arms 2Arms 50A 19Arms（100V入力） 37.5Arms(最大41.7Arms) 41.9Arms(最大46.5Arms) 200VA
寸法 500×950×701.2 480×349×650 430×128×400 430×173×550 647×889×766 430×440×750 430×440×750 450×598×700
重量 125kg 55kg 22Kg 43kg 220kg 125kg 125kg 171kg
インターフェイス RS-232C RS-232C RS-232C GP-IB/RS-232C/USB GPIB(LAN/USB/232Cオプション） LAN、CAN LAN、CAN RS-232C/USB
