充放電試験ソリューションCHAEGE / DISCHARGE TEST
豊富な充放電試験装置と試験サービスで
バッテリー/材料の開発をサポート
こんなお悩みありませんか？PROBLEMS
01
突発的な試験依頼が入り、
保有設備だけでは
足りない
02
設備の新規調達では
納期がかかり、
検証スケジュールに
間に合わない
03
特異な試験要件のために
過剰な設備投資を
避けたい
そのお困りごとを、
オリックス・レンテックが解決します!!SOLUTIONS
Point 01 短納期に対応
- 最短・翌営業日にお届け
※離島など、一部地域を除きます - レンタル期間は最短5日から、
1年以上も可能
Point 02 信頼の品質
- レンタル機器は弊社にて、動作確認と校正・品質確認を実施
最適な状態でお届け
Point 03 流動性を確保
- 試験要件とスケジュールに合わせて、レンタル機種・数量は、柔軟に変更可能
過剰な設備保有・投資を抑制
お客さまの試験要件に合わせ、
最適なサービスをご提案します。SERVICE

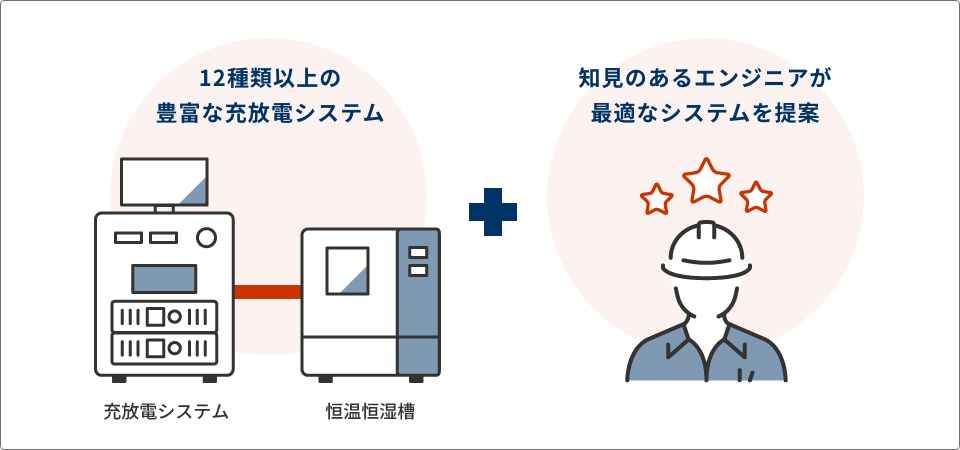

SERVICE 01 試験装置・レンタルサービス
必要な装置を、必要な期間、必要な場所(※1)へお届け
お客さまの手元で、最適な試験環境を構築可能
試験対象バッテリーに対して、充電・放電のサイクル試験を実施し、バッテリーの容量/出力性能、耐久性を評価します。バッテリーの電圧、電流、容量、数量(チャンネル数)に応じて、最適な充放電システムをご提案させていただきます。
※1 離島など、一部地域を除きます
充放電システム・商品情報PRODUCTS
セル用・充放電システム
| メーカー | 型番 | 型番コード | 製品 | チャンネル数 | 出力電圧 | 出力電流 | 電流レンジ | 電流制御分解能 | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| エレクトロ フィールド |

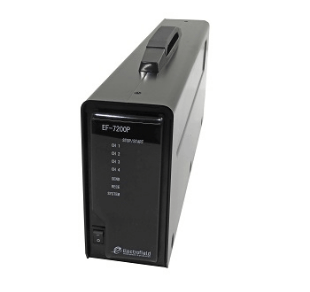

EF-7200P | 27151200 |
|
4ch | -7V～+7V | 200mA | 4レンジ | 1μA | 4.0kg |

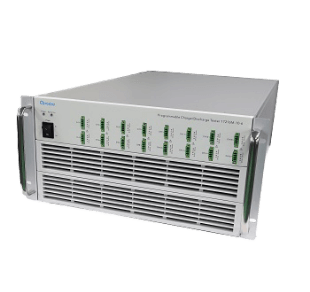

| クロマ | 17216M-10-6 | 27160200 |
|
16ch | 0～10V | 6A | 4レンジ | 0.1μA | 49kg |

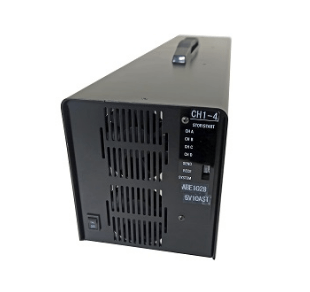

| エレクトロ フィールド |
ABE1028-5V10A | 27159000 |
|
4ch | -2V～+5V | 10A | 4レンジ | 100μA | 10kg |

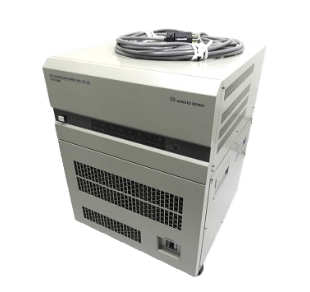

| 明電北斗 | HJ1010SD8 | 27128600 |
|
8ch | -2V～10V | 10A | 5レンジ | 1μA | 52kg |

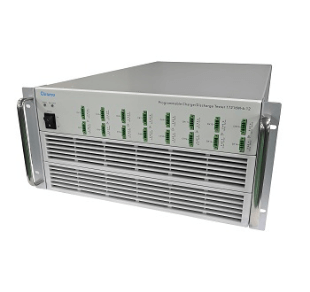

| クロマ | 17216M-6-12 | 27160100 |
|
16ch | 0～6V | 12A (最大192A) |
4レンジ | 100μA | 49kg |

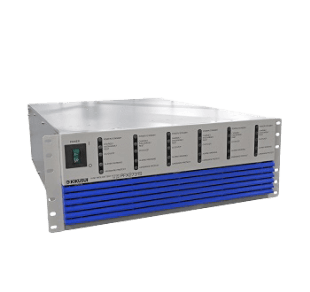

| 菊水電子工業 | PFX2731S | 27146900 |
|
6ch | -1～6V | 20A | 2A/20A | 100μA | 34kg |
モジュール用・充放電システム

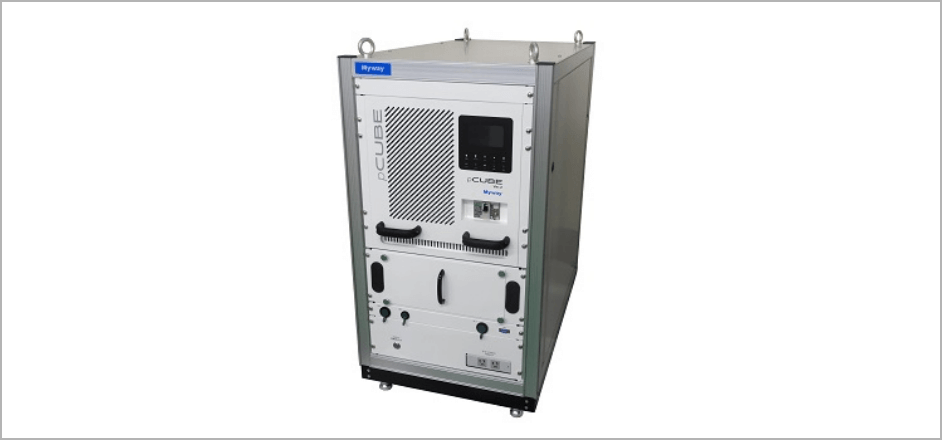

MWCDSシリーズMywayプラス株式会社
ALL in One充放電システム
到着したらすぐに使用開始可能
| 型番 | 型番コード | 容量 | 電圧 | 電流 | チャンネル数 |
|---|---|---|---|---|---|
| MWCDS1008J02 | 27144400 | ±10kW | -1.1V～+80V | ±250A | 1ch |
| MWCDS1250J02 | 27125300 | ±11.6kW | -2V～+500V | ±35A | 1ch |

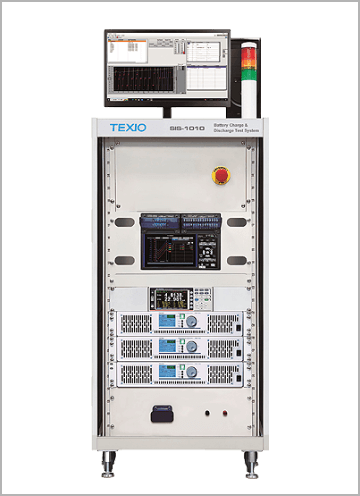

SIS-1000シリーズ株式会社テクシオ・テクノロジー
| 電圧範囲 | 充放電 電力・電流 範囲 | |||
|---|---|---|---|---|
| 5kW | 10kW | 15kW | 20kW | |
| 0~80V | 150A | 300A | 450A | - |
| 0~80V | - | 150A | - | - |
| 0~210V | - | - | 150A | - |
PBW-L |
|
|||
| 25~525V | 30A | 60A | 90A | 120A |
| 60~1000V | - | 30A | - | 60A |
PBW-H |
|
|||
充放電用電源の直列/並列接続により、必要な電圧/電流/容量の試験環境を構築可能です
| 型番 | 容量 | 電圧 | 電流 | チャンネル数 |
|---|---|---|---|---|
| SIS-1000シリーズ | ±5kW x N倍 | 0～80, 140, 210, 525, 1000V | ±150A/±30A x N倍 | 1ch |

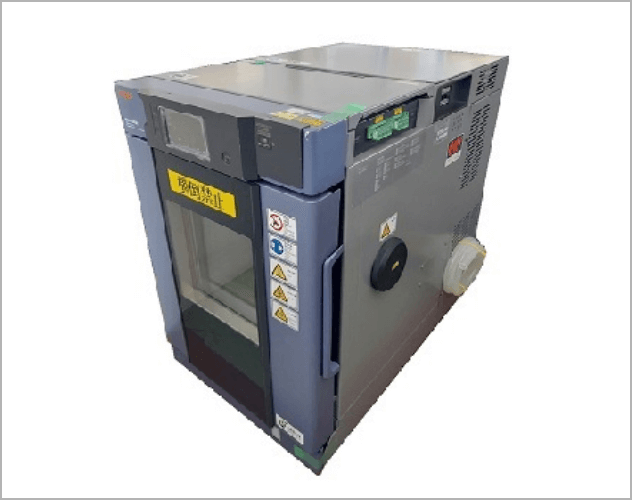

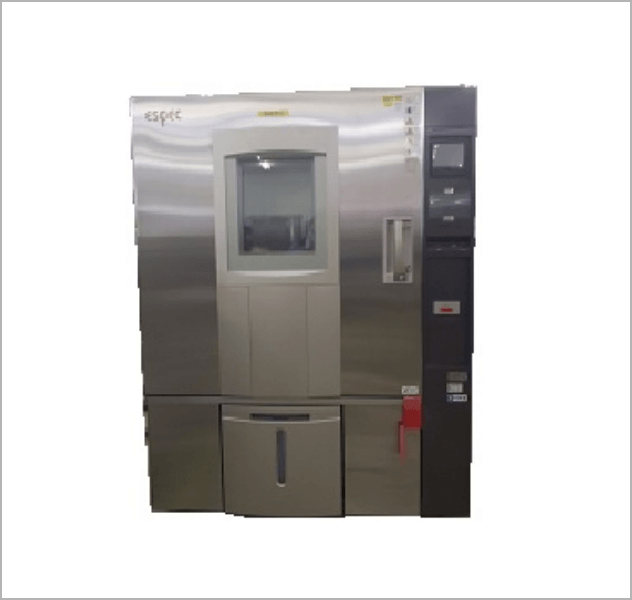

環境試験機・恒温恒湿槽
LHU124・SH242・SH662エスペック株式会社
ご利用の流れFLOW
STEP1 お問い合わせ
お問い合わせフォームまたはお電話にてお問い合わせください。
STEP2 ヒアリング・お見積り
ご利用目的や機種、台数、レンタル期間などヒアリングし、見積もりをご提示いたします。（※1）
STEP3 ご注文/契約締結
見積もり合意後、契約書の締結をします。
STEP4 配送
翌営業日中にお届けします。（※2）
STEP5 レンタル開始
機器納入日を開始日、当社に返却の前日を終了日とさせていただきます。
STEP6 料金のお支払い
料金は当社指定の方法でお支払いください。
※1審査結果によってはご希望に添えない場合もあります。
※2午前中にご注文いただいた場合、全国主要都市へは原則翌営業日中にお届けします。そのほかの地域は原則48時間以内にお届けします。
（離島など、一部地域を除きます。また、製品によってはお届けできない場合もございますので詳細につきましてはお問い合わせください）

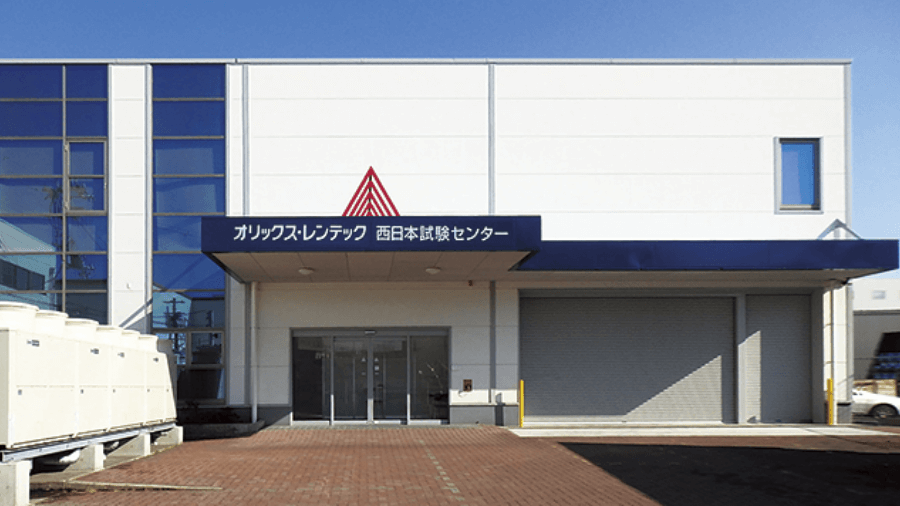

SERVICE 02 試験受託サービス
専門スタッフが
バッテリーの測定を行い、試験結果をレポートします
ラミネート型電池、円筒型電池(18650など) のほか、民生用電池、産業用電池などの充放電試験に対応します。
このほかにも、レンタル機器を組み合わせ、ニーズに応じた充放電試験環境で行います。
試験装置 詳細情報DETAILS
| 装置 | 電圧[V] | 電流[A] | チャンネル数 | 恒温槽内寸[mm] |
|---|---|---|---|---|
| 小型セル用 | 5 | 1/6/10 | 20ch/槽 | W800 x H500 x D500 |
| 大型セル用 | 5 | 120/240 | 10ch/槽(120A時) 5ch/槽(240A時) |
W1,100 x H850 x D700 |
| モジュール用 | 80 | 250 | 1ch | W1,000 x H800 x D1,000 |

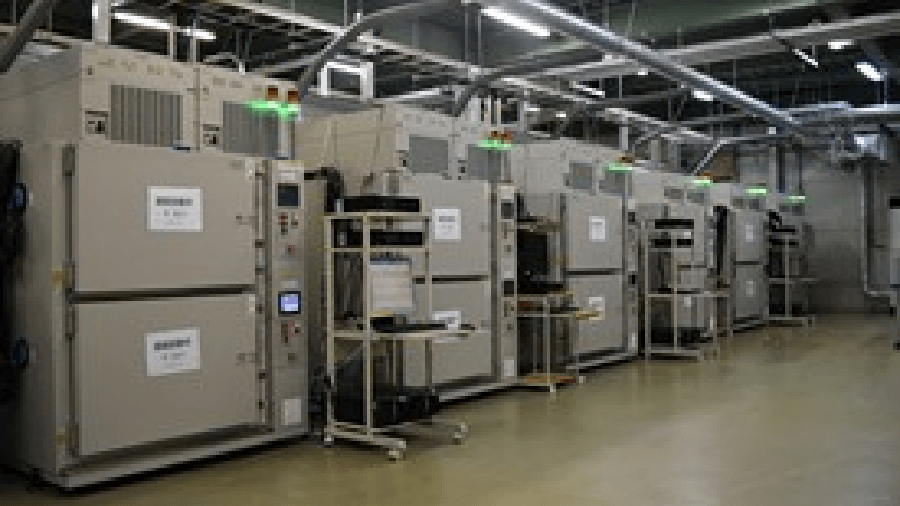

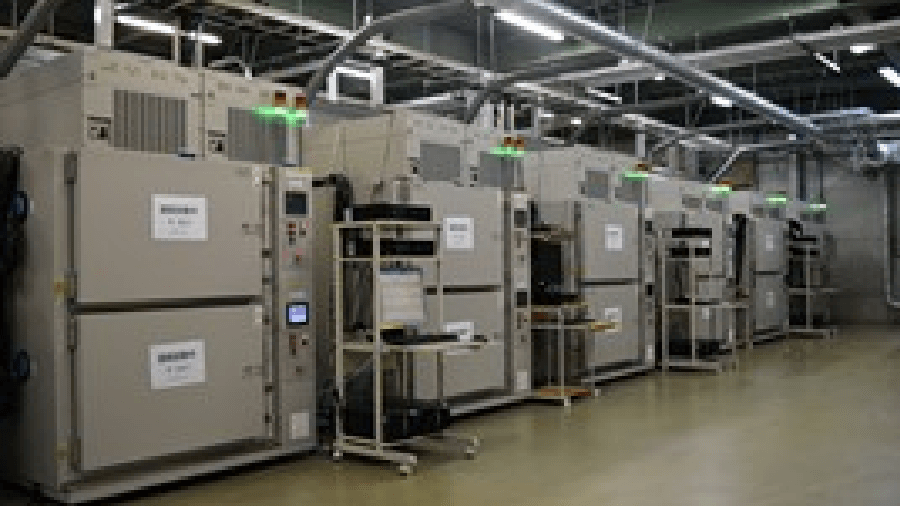

小型セル用 充放電試験装置
蓄電池（二次電池）の開発初期段階で多数のラミネート型、円筒型セルを試験されたいお客さまに広くご利用いただける試験装置です。10A以下の電流レンジで精度よく試験が可能です。
充放電装置の主な性能
| 充放電電圧 | 充放電電流 | 充放電 チャンネル数 |
充放電制御周期 | 試験種類 | 出力データ | 対応電池形状 |
|---|---|---|---|---|---|---|
| 0～5V（精度：0.1% F.S.） | ・10A槽レンジ：10A/1A ・6A槽レンジ ：6A/0.6A ・1A槽レンジ ：1A/0.1A （精度：0.1% F.S. ） |
20ch/槽 | 100msec | 定電流、定電力、定電流-定電圧 定抵抗、休止 （定電流-定電圧は充電のみ） |
電圧、電流、電気量Ah、 電力量Wh、恒温槽温度 |
2極ラミネート 18650型円筒電池など |
恒温槽の主な性能
| 内寸 | 温度 | 安全機能 |
|---|---|---|
| W800 x H500 x D500 mm | -40～100℃ | CO2自動消火、放圧ベント、扉ロック、 警報出力、煙探知 |

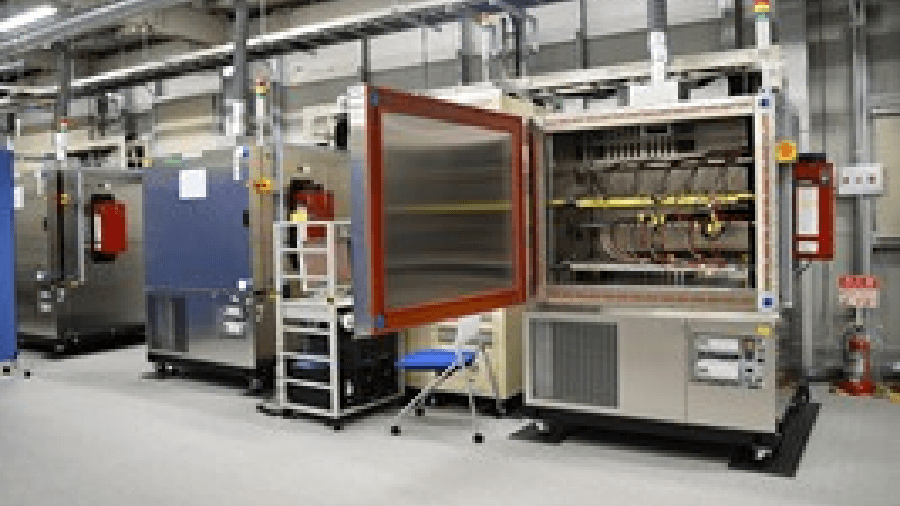

大型セル用 充放電試験装置
BEV、PHVなどの車載用途や、家庭用発電設備、産業用途などに広く利用されている大型、大容量セルの充放電試験が可能な装置をご用意しています。
充放電装置の主な性能
| 充放電電圧 | 充放電電流 | 充放電 チャンネル数 |
充放電制御周期 | 試験種類 | 出力データ | 対応電池形状 |
|---|---|---|---|---|---|---|
| 0～5V（確度：0.1% F.S.） | 120A/240A切替（確度：0.1% F.S.） | 10ch/槽（120A時） 5ch/槽（240A時） |
10msec | 定電流、定電力、定電流-定電圧、 パルス、休止 （定電力時の確度は0.5% F.S. ） |
電圧、電流、電気量Ah、電力量Wh、 恒温槽温度、セル温度 |
2極ラミネート 18650型円筒電池 角形電池など大型可 |
恒温槽の主な性能
| 内寸 | 温度 | 安全機能 |
|---|---|---|
| W1,100 x H850 x D700 mm | -40～100℃ | CO2自動消火、放圧ベント、扉ロック、 警報出力、煙探知 |

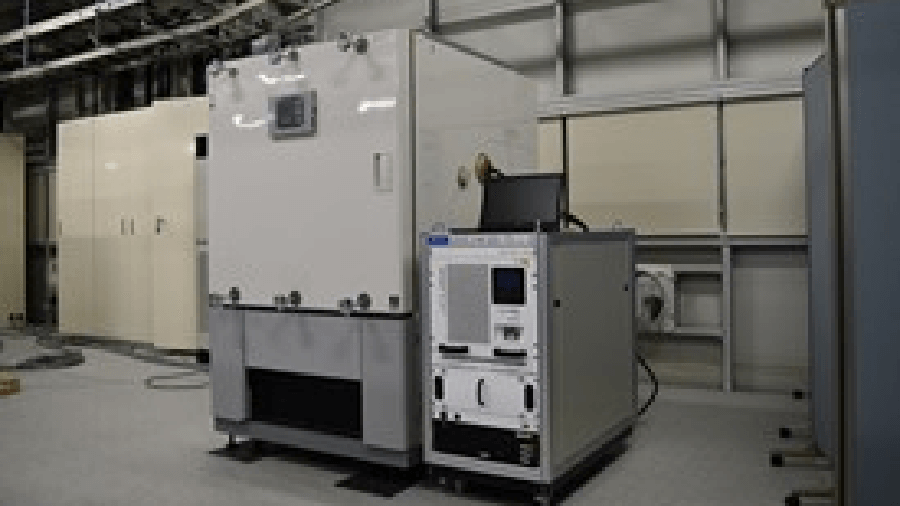

モジュール用 充放電試験装置
80V-250A-10kWの充放電装置を使用し、大容量のセルやモジュールの試験が可能です。
同仕様の装置を複数台直並列に接続することで、試験レンジの拡張が可能です。
充放電装置の主な性能
| 充放電電圧 | 充放電電流 | 充放電 チャンネル数 |
充放電制御周期 | 試験種類 | 出力データ | 対応電池形状 |
|---|---|---|---|---|---|---|
| 5V/80V切替（確度：0.1% F.S. ） | 25A/250A切替（確度：0.2% F.S. ） | 1ch/台 | 電圧10msec、電流3msec | 定電流、定電力、定電流-定電圧、 定電力-定電圧、メモリ、休止 |
電圧、電流、電気量Ah、電力量Wh、 セル電圧、セル温度（計60ch）拡張可 |
18650型円筒電池 角形電池 モジュール電池など大型可 |
恒温槽の主な性能（恒温槽はレンタル機器）
| 型番 | 内寸 | 温度 | 安全機能 |
|---|---|---|---|
| ナガノサイエンス製CH43-15M | W1,000 x H800 x D1,000 mm | -40～100℃ | 放圧ベント、扉ロック |
ご利用の流れFLOW
STEP1 お問い合わせ
本サイトのお問い合わせフォーム、またはお電話にてお問い合わせください。
STEP2
ご提案・
お見積り
試験内容・日程、試験価格をご提案します。（無料）
STEP3 ご発注
お客さまより、当社あてに発注手続きを行っていただきます。（※1）
STEP4 試験実施
試験体を試験センターにお持ちいただくか、ご送付いただき試験を実施します。
STEP5 試験結果提出
試験結果をご提出します。終了後、試験体を返却します。
※1ご発注前に、試験業務受託サービス約款をご確認ください。
