EMI / EMC試験の概要About

電子機器は、内部で高速デジタル信号やスイッチング電源を動作させることで、意図しない電磁ノイズを発生します。
また逆に、外部からの電磁波の影響を受けて誤作動する可能性もあります。
こうした電磁ノイズを「出す側」と「受ける側」の両面を確認し、機器が安全かつ安定して動作することを確認するための評価が EMC（Electro Magnetic Compatibility：電磁両立性）試験です。

EMC試験は大きく次の2つに分類されます。

① EMI（電磁妨害：Electro Magnetic Interference）試験 / エミッション試験

＝「電子機器が不要な電磁波を発していないか」を評価

電子機器は動作中、必ず何らかの電磁ノイズを発生します。
EMI試験では、発生したノイズ（妨害波）が、規格で定められた許容値を超えていないかを確認します。

代表的な評価項目：

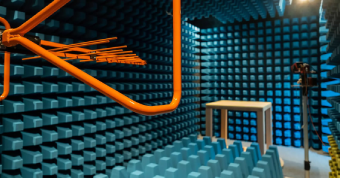

• 放射エミッション（空間へ放射されるノイズ）
• 伝導エミッション（電源ラインや信号ラインに流れ出すノイズ）
• スプリアス／高調波の評価（意図しない周波数成分）

これらの試験は、他の機器への干渉や無線通信への影響を防ぐために不可欠です。

② EMS / イミュニティ（耐性）試験

＝「他の機器からの電磁波に対して正常に動作するか」を評価

EMCのもう1つの側面が、外部からの電磁ノイズに対して誤動作しないかどうかを確認する 耐性（イミュニティ）試験です。

代表的な試験例：

• 静電気放電（ESD）
• 電源ラインサージ
• 放射イミュニティ（電波照射）
• ファストトランジェントバースト（EFT/Burst）

現場環境では、雷、静電気、近くを走るモーター、無線通信など、ノイズ源が多数あるため、耐性の強さは信頼性に直結します。

なぜ EMC / EMI 試験が必要なのか？

• 規格の適用要件（CISPR、IEC、FCC、VCCI など）
• 製品の安全性・信頼性確保のため
• 顧客環境での想定外のトラブル防止
• 市場投入後の不具合コスト削減

特に近年は、電子機器の高周波化・高密度化に伴い、EMC試験の重要性が年々増しています。

EMC / EMI 試験で使われる主な計測器

• EMIレシーバ：規格に沿ったノイズ測定用
• スペクトラムアナライザ：周波数成分の観測
• LISN（ラインインピーダンス安定化回路）：伝導ノイズ測定用

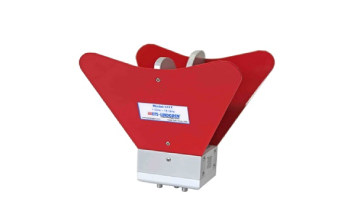

• アンテナ（広帯域／ログペリ／バイコニカル）：放射ノイズ観測
• ESDシミュレータ、サージ発生器：耐性試験用
